Керування через мережу Ethernet

Застереження

Не підключайте і не відключайте кабель між пристроями “на гарячу”.

Спочатку підключіть усі кабелі, закрутіть конектори, і тільки після цього подавайте живлення.

Безпечне вимкнення

Після останнього руху зачекайте щонайменше 3 секунди перед вимкненням живлення.

Система має низьке енергоспоживання, тому після кожного корегування напрямку антени не обов'язково одразу вимикати живлення.

Автозбереження позиції відбувається приблизно через 3 секунди після зупинки руху. Якщо вимкнути живлення раніше, поточна позиція може не зберегтися.

На екрані відображається пісочний годинник, що символізує, що треба зачекати. Якщо відображається кружечок з галочкою, то все ок, позиція збережена.

Новий пульт з Ethernet портом

Новий пульт з Ethernet портом сумісний з поворотними пристроями AntennaPilot і дає можливість керувати системою через локальну мережу по кабелю або по Wi-Fi.

Вбудований Web інтерфейс підтримує офлайн та онлайн карти. Підключитися можна як з ноутбука, так і з планшета.

Доступна побудова або імпорт маршруту, а також трекінг по протоколу MAVLink.

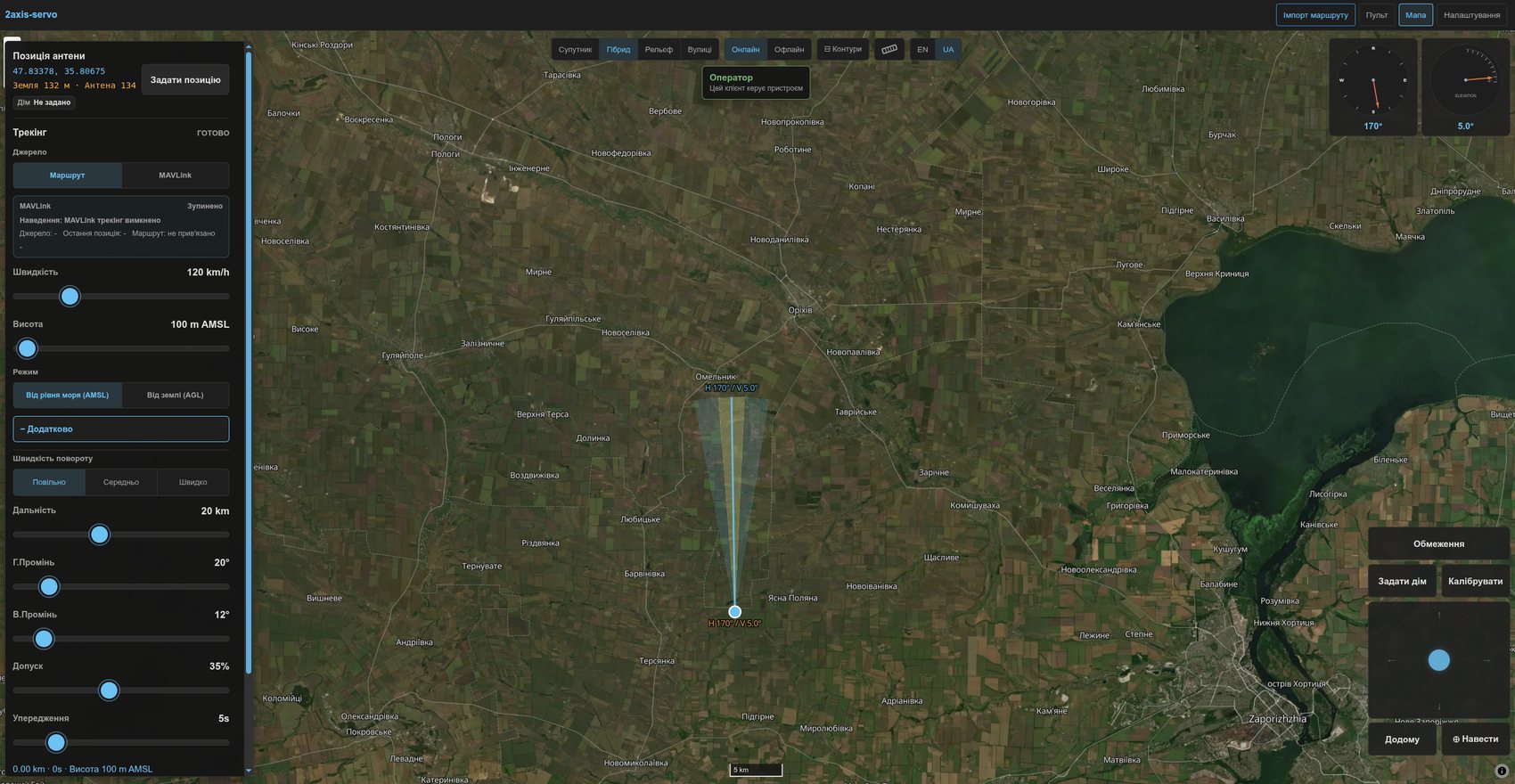

Web інтерфейс AntennaPilot з картою, маршрутом і панелями керування

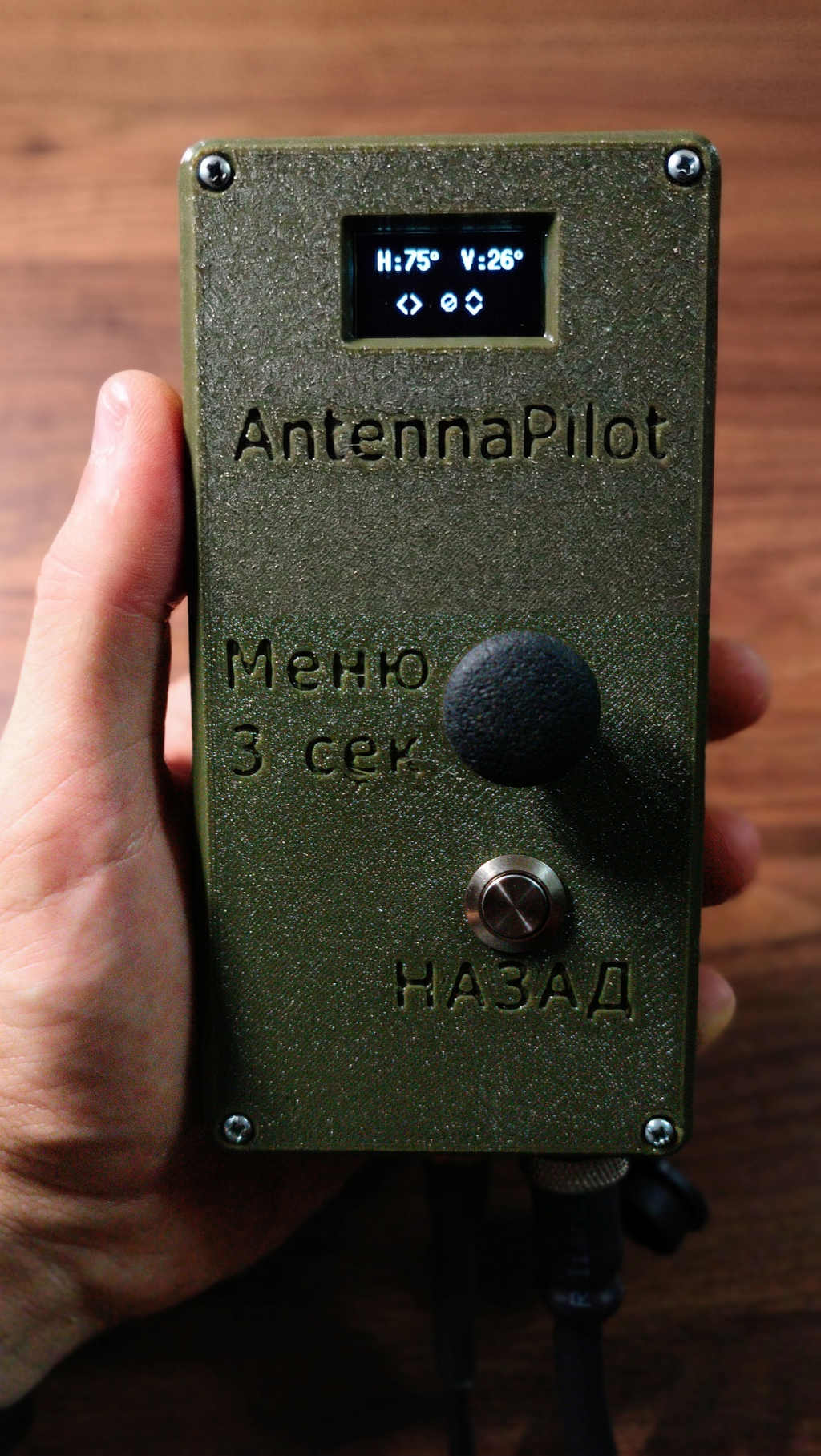

Пульт AntennaPilot з меню керування через Ethernet

Як дізнатися IP адресу

Після включення, якщо пульт підключений по LAN кабелю і у мережі працює DHCP, поточну IP адресу можна подивитися через меню пульта.

1

Натисніть джойстик і утримуйте приблизно 3 секунди, щоб зайти в меню.

2

Спустіться нижче по пунктах меню до розділу Інфо.

3

Натисніть джойстик, оберіть Мережа і натисніть джойстик ще раз.

Меню “Мережа”

У цьому меню відображаються поточні мережеві параметри пульта.

Пункт Що показує
Wi-Fi Поточна IP адреса для підключення через Wi-Fi.
LAN Поточна IP адреса для підключення через Ethernet кабель.
SSID Назва вбудованої Wi-Fi мережі пульта.

Меню “Доступ”

У меню Доступ можна переглянути параметри налаштувань за замовчуванням.

✓ SSID — ім'я вбудованої мережі Wi-Fi.
✓ Стандартний пароль Wi-Fi.
✓ Логін та пароль для входу в Web інтерфейс.
✓ Ці значення можна змінити пізніше в налаштуваннях Web інтерфейсу.

Додаткові пункти меню

Пункт меню Призначення
Швидкість Зміна режимів швидкості обертання: 1,3,5 або 1,5,10.
Автотрекінг Старт автотрекінгу з налаштованої навігаційної точки.
Статистика RS485 Діагностика обміну даними по RS485.
Діагностика Перевірка роботи джойстика.
Калібрування джойстика Калібрування джойстика для коректного керування.
