AntennaPilot

Пульт керування

Пульт показує положення антени, дозволяє змінювати швидкість руху та повертати пристрій у домашню позицію однією кнопкою.

Поворот вліво-вправо виконується нахилом джойстику у відповідну сторону.

Пристрій підтримує три швидкості в кожну сторону: 1, 3, та 5 градусів на секунду або 1, 5 та 10 градусів на секунду, в залежності від положення кнопки “Швидкість” на пульту (залежить від версії та прошивки). Вгору-вниз - 1, 3, 6 градусів.

Довге (3 секунди) натискання і утримання джойстику – перейти в режим налаштувань:

  1. Встановлення абсолютного значення азимуту та нахилу - Set X (H) pos / Set Y (V) pos
  2. Обмеження повороту вліво/вправо - Set L/R limits
  3. Встановлення значення домашнього положення азимуту та нахилу - Set H home / Set V home

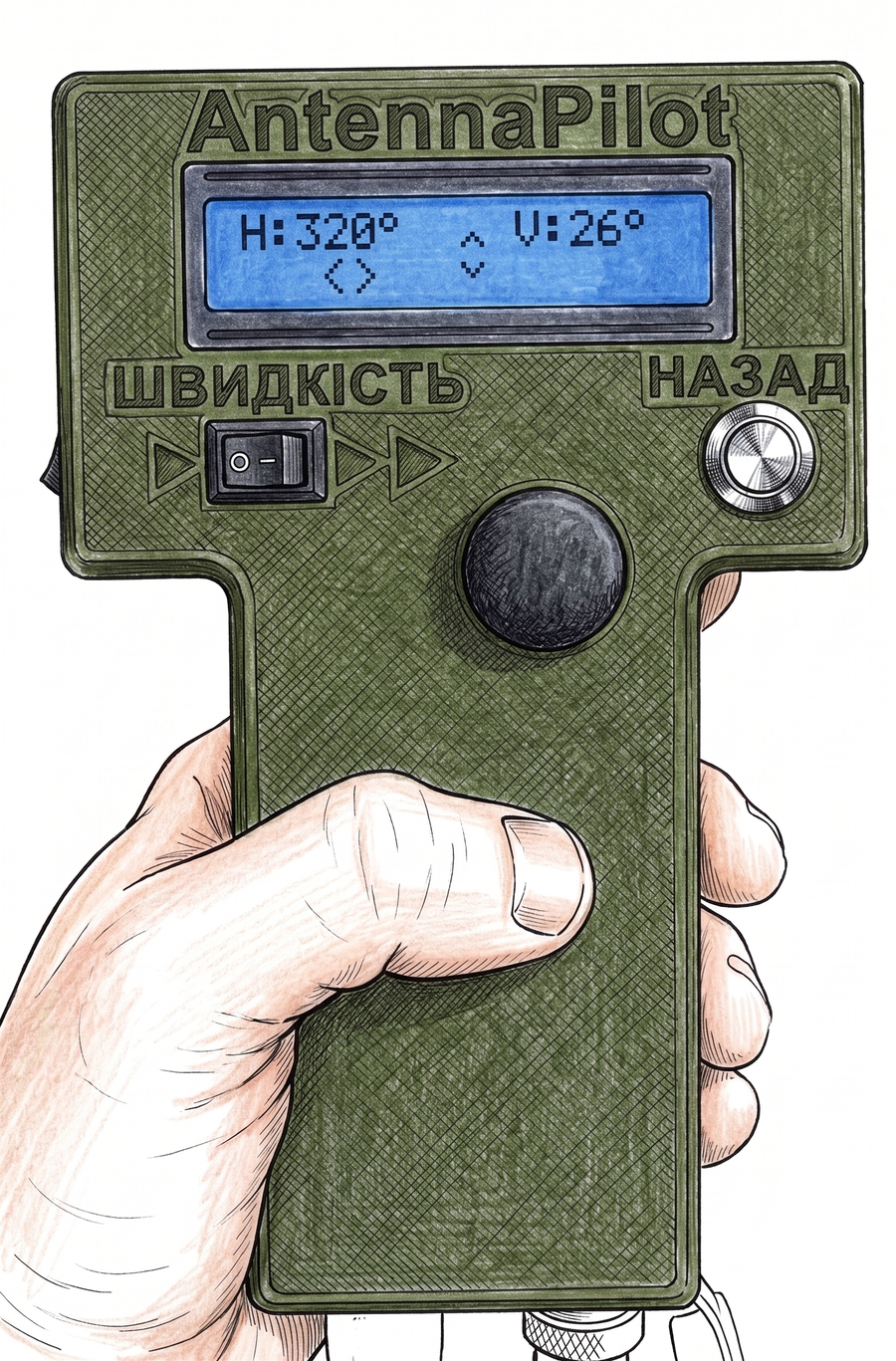

Пульт керування AntennaPilot з LCD дисплеєм

Комплектація

Комплектація

  • Поворотний пристрій з кріпленням до щогли
  • Пульт керування з екраном
  • Кабель-подовжувач живлення (XT-60) 1 м
  • Алюмінієва труба 35 мм, 0.5 або 1 м
  • Кабель зв'язку з GX16-4pin конекторами:
    FTP 50, 100 або 120 м.
    Катушка для кабеля опціонально
Бета тест, скоро в наявності: Мережевий адаптер з lan портом та wifi

Монтаж

Порядок підключення

  1. Встановити поворотний пристрій на щоглу та затягнути кріплення.
  2. Встановити алюмінієву трубу у пристрій та зафіксувати її.
  3. Підключити кабель до поворотного пристрою і пульта.
  4. Підключити живлення від 6S батареї через подовжувач до пульта.
  5. Увімкнути живлення та зачекати кілька секунд на встановлення звʼязку.
  6. За потреби відкалібрувати нульове положення відносно компаса.
  7. * Автозбереження позиції відбувається через 3 секунди після зупинки руху, тому після останнього руху зачекайте 3 секунд перед тим як вимкнути живлення, для того, щоб ваша поточна позиція зберіглася.
  8. * Застереження: не підключайте та не відключайте кабель зв'язку між пристроями при увімкненому живленні.

Дві версії пристрою AntennaPilot

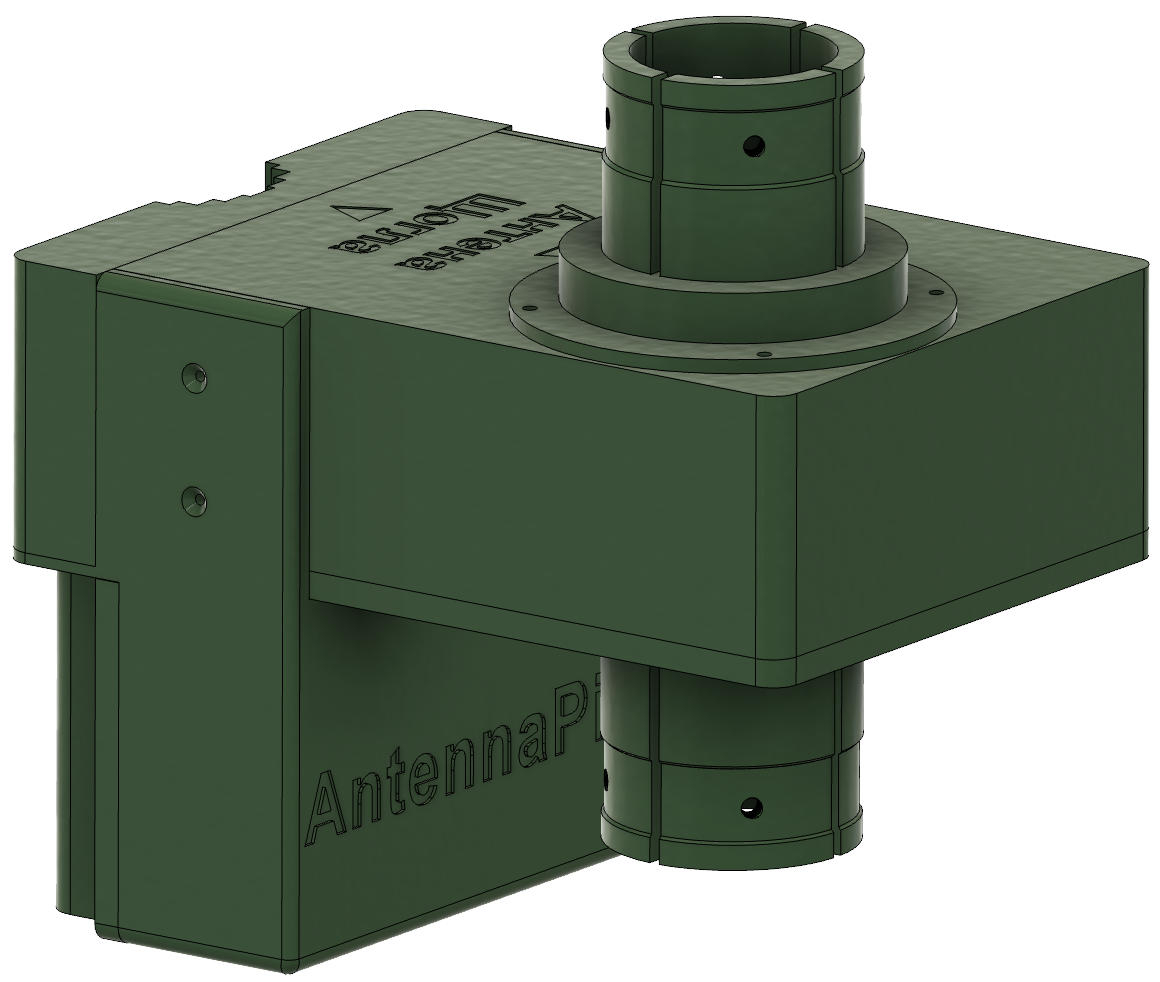

AntennaPilot 1
Горизонтальне позиціювання

AntennaPilot 1

Швидкість
1/3/5 або 1/5/10 градусів на секунду
Памʼять
Автозбереження положення азимуту
Ліміти
Підтримка обертання 360 градусів з налаштовуваними лімітами

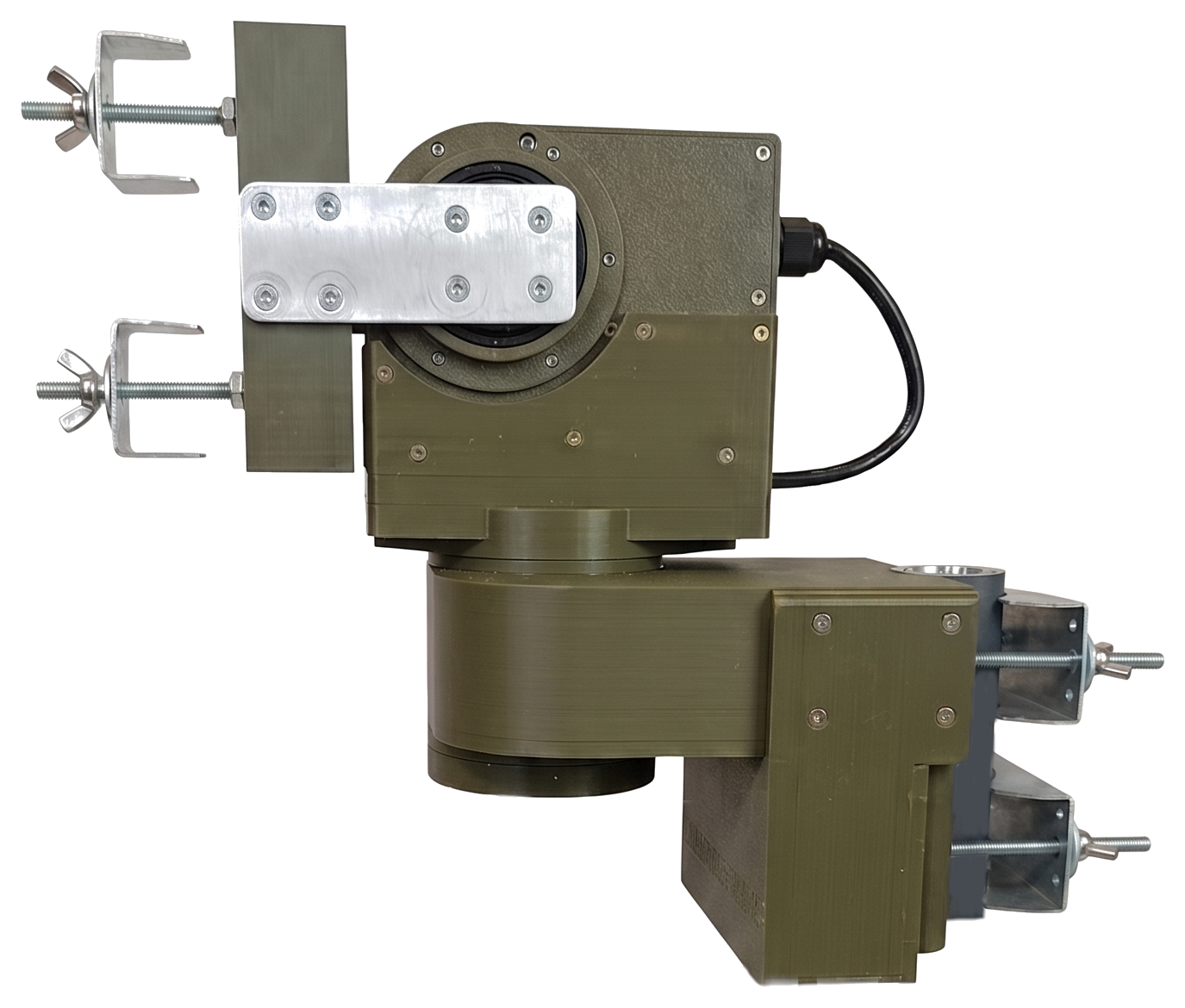

AntennaPilot 2
Горизонтальне позиціювання + вертикальний нахил

AntennaPilot 2

Швидкість
Горизонталь: 1/3/5 або 1/5/10, вертикаль: 1/3/6 градусів на секунду
Памʼять
Автозбереження позиції після зупинки руху
Ліміти
Вертикальний рух від -4 до 90 градусів з лімітами нахилу
